氧化膜电阻的识别方法是什么?

2022-05-17 点击数:1033
       氧化膜电阻的识别方法是什么?
       氧化膜电阻是用镍铬或类似的合金真空电镀技术,着膜于白瓷棒表面,经过切割调试阻值,以达到最终要求的精密阻值。金属膜电阻器提供广泛的阻值范围,有着精密阻值,公差范围小的特性。亦可应用于金属膜保险丝电阻器。下面氧化膜电阻厂家-盐城厚德精密电子来跟大家分享氧化膜电阻的识别方法是什么?
       氧化膜电阻的识别方法比较好的方法是下面两种:
       1、用刀片刮开保护漆,露出的膜的颜色为黑色为碳膜电阻;膜的颜色为亮白的则为金属氧化膜电阻。
       2、由于氧化膜电阻的温度系数比碳膜电阻小得多,所以可以用万用表测电阻的阻值,然后用烧热的电铬铁靠近电阻,如果阻值变化很大,则为碳膜电阻,反之则为金属膜电阻。
       氧化膜电阻一般为五环电阻,以下是精密电阻的识别方法:每种颜色代表不同的数字,如下:

       色环电阻是应用于各种电子的最多的电阻类型,无论怎样安装,维修者都能方便的读出其阻值,便于检测和更换。但在实践中发现,有些色环电阻的排列顺序不甚分明,往往容易读错,在识别时,可运用如下加以判断:

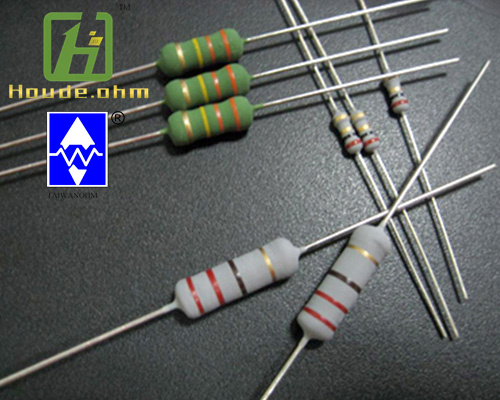

氧化膜电阻

       1、先找标志误差的色环,从而排定色环顺序。最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第1环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。
       2、棕色环是否是误差标志的判别。棕色环既常用做误差环,又常作为有效数字环,且常常在第1环和最末一环中同时出现,使人很难识别谁是第1环。在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第1环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。
       3、在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100 104 =1M 误差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕,其值为140 100 =140 ,误差为1%。显然按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环顺序是不对的。电阻按材料分一般有:碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。一般的家庭电器使用碳膜电阻较多,因为它成本低廉。金属膜精密电阻精度要高些,使用在要求较高的设备上。水泥电阻和绕线电阻都是能够承受比较大功率的,线饶电阻的精度也比较高,常用在要求很高的测量仪器上。
       以上就是氧化膜电阻厂家-盐城厚德精密电子为大家整理的具体内容。盐城厚德精密电子有限公司,拥有二十多年电阻生产经验,主营:金属膜MF电阻、精密电阻、无感绕线电阻、氧化膜电阻、大功率绕线电阻、碳膜电阻、高压玻璃釉电阻等,欢迎来电合作。
